MPPT โซล่าชาร์จคอนโทรลเลอร์ Series SRMT

MPPT โซล่าชาร์จคอนโทรลเลอร์ Series SRMT
หมวดหมู่ โซล่าชาร์จเจอร์ MPPT Charge Controller
ราคา 0.00 บาท
สถานะสินค้า พร้อมส่ง
แก้ไขล่าสุด 26 ก.พ. 2560
ความพึงพอใจ ยังไม่มีความคิดเห็น
จำนวน
ชิ้น
หยิบลงตะกร้า
Share
Scan this!

MPPT solar charge controller  ผลิต จำหน่าย ออกแบบ โซล่าชาร์จเจอร์
โทร/Line id 0615455353

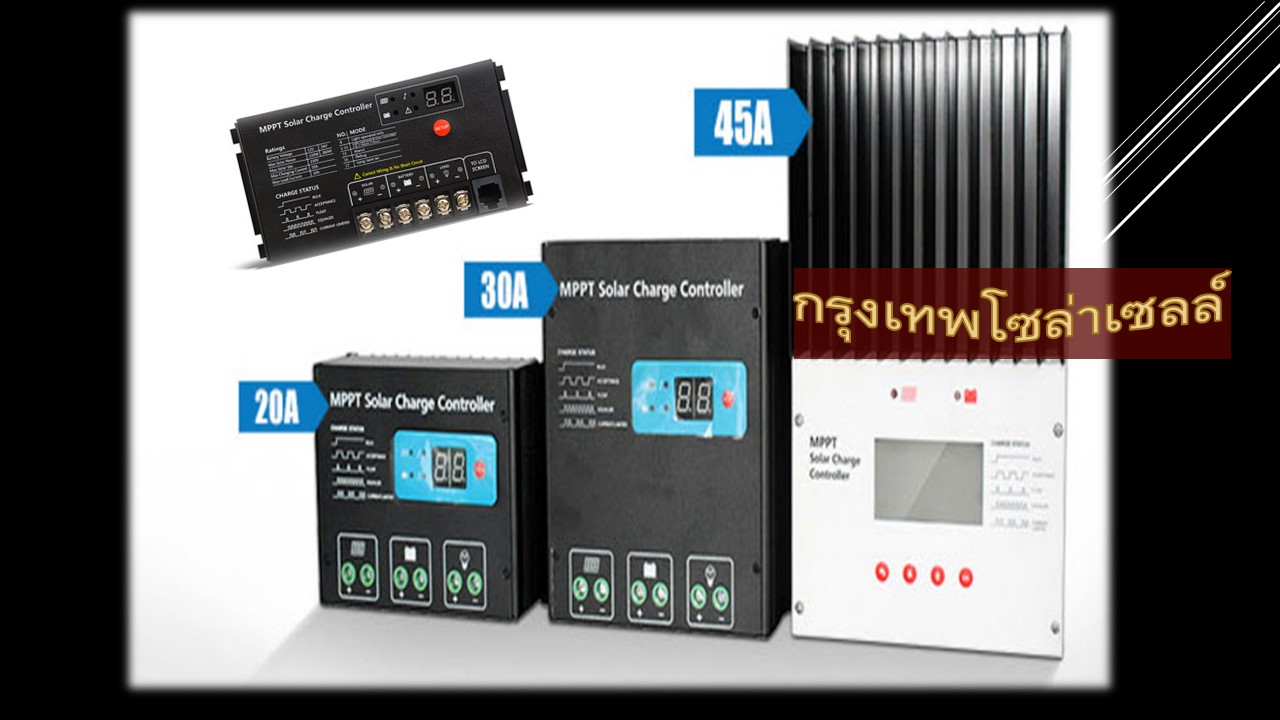

MPPT  โซล่าชาร์จเจอร์ 10A   Auto 12/24V  Max input  ราคา
MPPT  โซล่าชาร์จเจอร์ 20A   Auto 12/24V  Max input  ราคา
MPPT  โซล่าชาร์จเจอร์ 30A   Auto 12/24V  Max input  ราคา
MPPT  โซล่าชาร์จเจอร์ 45A   Auto 12/24/48V  Max input  ราคา
MPPT  โซล่าชาร์จเจอร์ 60A   Auto 12/24/48V  Max input  ราคา

โซล่าชาร์จเจอร์/โซล่าชาร์จคอนโทรลเลอร์  อัจจริยะ ชาร์จ ประจุไฟ เร็วในระบบโซล่าเซลล์
โซล่าชาร์จเจอร์ MPPT 10A 12/24V
+มีฟังชั่น Auto ทำงานงานอัตโนมัติตรวจสอบแรงดันของโวลต์ระบบโซล่าเซลล์ 12/24V
+สามารถรองรับแรงดันจากแผงโซล่าเซลล์ได้ถึง 150  โวลล์ ทำให้รองรับแผงโซล่าเซลล์ที่โวลล์สูงได้
+option สามารถต่อ หน้าจอ LCDแสดงผลภายนอกได้
+ กันน้ำด้วย  IP64

12/24V 10A LCD MPPT Regulator/Solar Charge Controller (QW-MT10A)

  โซล่าชาร์จเจอร์ MPPT รุ่นอัจริยะ จะมีฟังก์ชั่น maximum power point  tracking ทำให้ระบบโซล่าเซลล์ที่ใช้โซล่าชาร์จคอนโทรลเลอร์ แบบ  MPPT มีประสิทธิภาพในการชาร์จแบตเตอรี่มากกว่า โซล่าชาร์จเจอร์ แบบ PWM
  เลือกใช้เทคโนโลยีดิจิตอล เพาว์เวอร์ ซัพพลาย ที่เหนือกว่าทำให้ได้ประสิทธิภาพที่ดีกว่า
  เลือกใช้อัลกอริทึมแทรกิ้ง ติดตามการทำงานการชาร์จ ประจุ แบตเตอรี่  ทั้งกระแสและแรงดัน  และความแม่นยำของประสิทธิภาพถึง 99.95%
  การทำงานใน Mode  การทำงาน ของโหลด
สามารถตั้งเวลาเปิด/ปิด ล่วงหน้าได้ โดยจากพระอาทิตย์ตกดิน
มีโหลดสวิตช์ สามารถเปิดปิด ตามความต้องการได้
ีมี  Debug mode  สามารถทดสอบการทำงานของโหลดในเวลากลางวันได้


Product Description 10A 12/24V MPPT Controller Solar Panel Charge Controller

คู่มือการใช้ Solar Charge Controller

คุณสมบัติ

·         Double crest or multi crest tracing คือเทคนิคในการออกแบบ เมื่อแผงโซล่าเซลล์ไม่ได้รับแสงแดด หรือเกิดความเสียหาย multi crest จะสร้าง I-V Curve ตัวควบคุมการชาร์จจะคงยังสามารถติดตามยอดกำลังไฟฟ้าสูงสุดได้

·         Built-in maximum power point tracking เป็นกอลิทึมซึ่งสามารถช่วยในเรื่องของการสนับสนุนในการใช้ประโยชน์อย่างมีประสิทธิภาพพลังงานจากแผงโซล่าเซลล์ เครื่องควบคุมการชาร์จแบบ MPPT จะมีประสิทธิภาพการใช้ประโยชน์จากพลังงาน 15%~20% สูงกว่า แบบ PWM

·         ประเภทการนำไปใช้ของ tracking algorithm ถึงการทำงานจุดสูงสุดของเส้นโค้ง I-V ทำงานได้อย่างถูกต้องและรวดเร็ว เครื่องควบคุมการชาร์จแบบ MPPT มีประสิทธิภาพถึง 99.9%

·         การนำเทคโนโลยีแหล่งจ่ายกำลังไฟฟ้าแบบดิจิตอลมาใช้ ทำให้ประสิทธิภาพการแปลงพลังงานถึง 97%

·         4 ขั้นตอนของสถานะการชาร์จ: เครื่องควบคุมการชาร์จ MPPT -การชาร์จที่สม่ำเสมอ-การเพิ่มแรงดันในการชาร์จ-การคายการชาร์จ

·         ด้วยรูปแบบวงจรการชาร์จที่จำกัด เมื่อกำลังงานไฟฟ้าของแผงโซล่าเซลล์เกินขนาด และวงจรการชาร์จที่เกินอัตราจำกัดของวงจร เครื่องควบคุมการชาร์จจะชาร์จกำลังไฟฟ้าต่ำ ซึ่งจะช่วยให้ระบบการทำงานภายใต้อัตราการชาร์จของวงจร

·         มีรหัสบอกข้อผิดพลาด ช่วยให้ผู้ใช้งานทราบถึงข้อผิดพลาด

·         เครื่องสามารถเชื่อมต่อกับหน้าจอแสดงผล LCD และสามารถแสดงค่าพารามิเตอร์ที่ถูกต้อง

·         วิธีการควบคุมโหลดต่างๆเพื่อปรับปรุงระบบที่มีความยืดหยุ่น

·         ฟังก์ชั่นการชดเชยอุณหภูมิเพื่อการปรับการชาร์จและไม่ชาร์จพารามิเตอร์แบบอัตโนมัติ เพื่อปรับปรุงการทำงานของแบตเตอรี่

·         ฟังก์ชั่นการป้องกันของระบบต่างๆ เช่น การชาร์จเกิน คายประจุเกิน โหลดเกิน ร้อนเกิน ป้องกันการต่อวงจรแบบย้อนกลับของแบตเตอรี่ เป็นต้น


คำแนะนำขั้นตอนการชาร์จ MPPT

                ชื่อเต็ม MPPT (maximum power point tracking) การชาร์จขั้นสูง ทางที่ทำได้คือตรวจจับกำลังไฟฟ้าตลอดเวลาของแผงโซล่าเซลล์และจุดสูงสุดของเส้นโค้ง I-V มันทำให้ประสิทธิภาพในการชาร์จสูงสุด แตกต่างจากตัวควบคุมการชาร์จแบบ PWM  ตัวควบคุมการชาร์จ MPPT สามารถใช้กับกำลังไฟฟ้าสูงสุดของช่องทางการเชื่อมต่อแผงโซล่าเซลล์เพื่อให้มีวงจรชาร์จขนาดใหญ่รองรับการใช้งาน พูดแบบทั่วไปเครื่องควบคุมการชาร์จ MPPT มีประสิทธิภาพการใช้ประโยชน์จากพลังงาน 15%~20% สูงกว่า แบบ PWM

                แรงดันไฟฟ้าของแผงโซล่าเซลล์อยู่ที่ 12 โวลต์ เมื่อเครื่องควบคุมการชาร์จทั่วไป ชาร์จขณะแรงดันไฟฟ้าสูงสุดของแผงโซล่าเซลล์ที่ 17 โวลต์ ดังนั้นจะไม่รองรับกำลังไฟฟ้าขนาดใหญ่ของแผงโซล่าเซลล์ เครื่องควบคุมการชาร์จแบบ MPPT เอาชนะปัญหานี้โดยการปรับวงจรอินพุต และแรงดันไฟฟ้าอย่างต่อเนื่อง เพื่อตะหนักถึงกำลังไฟฟ้าขนาดใหญ่ของอินพุต ในขณะเดียวกันจุดกำลังไฟฟ้าสูงสุดจะเปลี่ยนแปลงเนื่องจากอุณหภูมิโดยรอบ และเงื่อนไขของแสงแดด เครื่องควบคุมการชาร์จแบบ MPPT จะปรับค่าพารามิเตอร์อย่างต่อเนื่องและเป็นไปตามเงื่อนไขที่แตกต่างกันเพื่อระบบการทำงานในจุดกำลังไฟฟ้าขนาดใหญ่

                ในสถานะการชาร์จ, MPPT ไม่สามารถใช้งานได้เพียงอย่างเดียว มันต้องทำงานรวมกันจากมากไปน้อย, การคายการชาร์จ, การชาร์จที่สม่ำเสมอจนถึงเสร็จสิ้นในการชาร์จแบตเตอรี่

                เครื่องควบคุมการชาร์จจะตัดสินใจก่อนทำงานจากแรงดันไฟฟ้าของแบตเตอรี่ ถ้าแรงดันไฟฟ้าของแบตเตอรี่สูงกว่า 13.2V(*2/24V), เครื่องควบคุมการชาร์จจะตัดสินการทำงานแบตเตอรี่จนถึงสถานะการชาร์จเต็ม เครื่องควบคุมการชาร์จจะเข้าสู่การคายการชาร์จ แต่ไม่ชาร์จแบบสม่ำเสมอ แต่เป็นการชาร์จแบบเปรยๆ

                เมื่อแบตเตอรี่เริ่มต้นชาร์จแรงดันไฟฟ้าด้านล่าง 13.2V(*2/24V), ขั้นตอนการชาร์จ MPPT ชาร์จสม่ำเสมอ-เพิ่มแรงดันการชาร์จ-คายการชาร์จ

                หลักของการชาร์จที่สม่ำเสมอ 1 ชั่วโมงไปยัง 2 ชั่วโมง และระยะห่างช่วงเวลาในการชาร์จสม่ำเสมอ 30 วัน


แนะนำการใช้งาน

1.             ตัวควบคุมการชาร์จจะควบคุมแรงดันของแบตเตอร์รี่อัตโนมัติ มั่นใจได้ว่ามันจะเชื่อมต่ออย่างถูกต้อง

2.             เครื่องควบคุมชาร์จ MPPT ออกแบบตามแผงโซล่าเซลล์ ดังนั้นเมื่อตัวควบคุมการชาร์จเชื่อมต่อกับแหล่งจ่ายแรงดันไฟฟ้ากระแสตรงแบบทั่วไป ตัวควบคุมการชาร์จอาจจะไม่ทำงาน

3.             แนะนำการติดตั้งในการระบายอากาศและสภาพแวดล้อมที่ถ่ายเทความร้อน ในระหว่างทำงานอุปกรณ์จะมีความร้อน

4.             ตัวควบคุมการชาร์จจะตรวจจับอุณหภูมิโดยรอบเพื่อชดเชยแรงดันไฟฟ้าชาร์จแบตเตอรี่ ให้แน่ใจว่าเครื่องควบคุมการชาร์จและแบตเตอรี่อยู่ในสภาพแวดล้อมเดียวกัน

5.             การเลือกสายที่เหมาะสมให้เพียงพอต่อการประจุเพื่อหลีกเหลี่ยงการสูญเสียพลังงานในวงจร การสูญเสียที่มากเกินไปคือการประมาณการที่ผิดพลาด

6.             การชาร์จจนเต็มเป็นความสำคัญมากที่สุดสำหรับแบตเตอรี่ แบตเตอรี่ควรจะชาร์จให้เต็มอย่างน้อยเดือนละครั้ง แบตเตอรี่สามารถชาร์จไฟได้อย่างเต็มที่ภายในครั้งเดียว เมื่อป้อนไฟฟ้าให้แบตเตอรี่มากกว่าการใช้พลังงานของโหลด

7.             กรุณาอย่าจุ่มตัวควบคุมการชาร์จลงไปให้สารที่กัดกร่อน เพราะตัวควบคุมการชาร์จจะได้รับความเสียหายและปล่อยก๊าซที่เป็นอันตราย

8.             แรงดันไฟฟ้าของแผงโซล่าเซลล์อาจเกินแรงดันความปลอดภัยของมนุษย์ เมื่อเชื่อมต่อระบบ 24Vการใช้เครื่องมือฉนวนและให้มั่นใจว่ามือแห้งเป็นสิ่งจำเป็นเพื่อความปลอดภัย

9.             เพราะแบตเตอรี่เก็บพลังงานจำนวนมากไม่ได้ ไม่อนุญาตให้มีการลัดวงจรของแบตเตอรี่ในกรณีใดๆ จะแนะนำให้เชื่อมต่อฟิวส์ในแบตเตอรี่ควบคู่กันไป

10.      แบตเตอรี่อาจจะปล่อยก๊าซที่ติดไฟได้ กรุณานำออกห่างจากจุดประกายไฟ

11.      ระมัดระวังให้เด็กอยู่ห่างจากแบตเตอรี่และเครื่องควบคุมการชาร์จ

12.      โปรดปฏิบัติตามข้อแนะนำด้านความปลอดภัยจากผู้ผลิตแบตเตอรี่



 การติดตั้งและคำแนะนำการใช้งาน

1.             ติดตั้งให้คงที่ : การยึดลงบนพื้นที่ที่เหมาะสมและปลอดภัย โดยกำหนดระยะห่างระหว่างตัวควบคุมการชาร์จและพื้นที่ให้เหมาะสมในการระบายความร้อน

2.             การเตรียมสายไฟเชื่อมต่อ : นำสายไฟมาต่อเข้าวงจร วางแผนโดยให้มีความยาวของแถบกันความร้อน 5 มิลลิเมตรในแต่ละด้านของปลายสายตัวควบคุมการชาร์จ พยายามลดความยาวในการเชื่อมต่อสายเพื่อลดการสูญเสียของไฟฟ้า

3.             การเชื่อมต่อกับแบตเตอร์รี่ : ในการเชื่อมต่อแบตเตอรี่เพื่อไปยังตัวควบคุมการชาร์จนั้นควรพิจารณาที่ขั้ว "+" และ "-" เป็นพิเศษในการต่อ เพื่อป้องกันการเชื่อมต่อวงจรแบบย้อนกลับ หากต่อวงจรแบบย้อนกลับนั้นตัวควบคุมการชาร์จจะแสดงไฟสถานะแจ้งเตือนให้ลองตรวจสอบการเชื่อมต่ออีกครั้ง เพราะหากต่อผิดอุปกรณ์จะไม่ทำงานแต่จะไม่เกิดความเสียหายต่ออุปกรณ์

4.             การเชื่อมต่อกับแผงโซล่า : พิจารณาที่ขั้ว "+" และ "-" ในการเชื่อมต่อเพื่อป้องกันการต่อแบบย้อนกลับ(หรือผิดขั้ว) ถ้าแผงโซล่าเซลล์ได้รับแสงแดดที่เพียงพอ ตัวควบคุมการชาร์จจะอยู่ในสถานะการชาร์จ หรือควรตรวจสอบจากการเชื่อมต่อว่าถูกหรือผิด แต่ถ้าไม่มีแสงแดดตัวควบคุมการชาร์จมันจะลดแรงดันทันที ถ้าใช้ 24V หรือมากกว่า 24V ระบบแผงโซล่าหากเมื่อมีไฟเกินมันจะมีตัวป้องกันเพื่อไม่ให้เกิดไฟฟ้าช๊อต

5.             การเชื่อมต่อกับโหลด : การเชื่อมต่อกับโหลดจากตัวควบคุมการชาร์จ ควรแน่ใจว่าวงจรจะไม่เกินกว่าอัตราที่กำหนด และเพื่อทราบถึงขั้ว "+" และ "-" ป้องกันระบบจากการเชื่อมต่อกลับกัน



การแสดงสถานะการทำงาน

1.             สถานะชาร์จ : หลอดไฟ LED 4 ดวงจะกระพริบ เมื่อโซล่าที่เชื่อมต่อมีแรงดันถึงค่าบางอย่าง

2.             สถานะการประจุแบตเตอรี่ : เมื่อไม่มีการชาร์จ LED1-LED4 จะแสดงสถานะการประจุแบตเตอรี่

3.             แสดงไฟสถานะ : เมื่อโหมดไฟแสดงสถานะขึ้น มันจะแสดงค่าที่จอแสดงผล LED ภายใต้สถานะเครื่องควบคุมการชาร์จ ไฟจะดับถ้าไม่มีการใส่รหัสให้ทำงาน ภายใน 5 วินาที

4.             ไฟแสดงเมื่อเกิดความผิด : เมื่อเกิดความผิดไฟจะแสดง มันจะแสดงค่าที่จอแสดงผล LED แสดงรหัสเพื่อบอกถึงการควบคุมความผิด ไฟจะดับถ้าไม่มีการใส่ให้ทำงาน ภายใน 5 วินาที ถ้ายังมีข้อผิดพลาดอยู่ ไฟก็จะแสดงสถานะจะกระพริบ



 รายละเอียดสถานะการทำงานของโหลด

1.              ไฟ+เวลา สถานะการควบคุม (1-14): เมื่อไม่มีแสงแดด ความเข้มของแสงไฟจะตกถึงจุดเริ่มต้น ตัวควบคุมจะเปิดโหลดหลังยืนยันสัญญาณการเริ่มต้นและโหลดจะเริ่มต้นทำงาน โหลดจะถูกปิดเมื่อเวลาในการทำงานถึงค่าที่ตั้งไว้ ค่าที่ตั้งไว้เฉพาะกับชุดด้วยวิธีการตั้งค่ากับสถานะการทำงานของโหลด

2.              สถานะ Manual (15): ภายใต้สถานะ Manual สามารถใช้การควบคุมโหลดจากการเข้ารหัส ไม่ว่าเวลากลางวันหรือกลางคืน สถานะนี้จะนำไปใช้กับโหลดพิเศษหรือการแก้จุดบกพร่อง

3.              สถานะการแก้ปัญหา: โหมดนี้จะนำไปใช้กับการแก้จุดบกพร่อง โหลดจะถูกปิดเมื่อได้รับสัญญาณไฟ และมันจะเปิดเมื่อไม่มีสัญญาณ โหมดการแก้ไขปัญหาเป็นเรื่องง่ายต่อการตรวจสอบความถูกต้องของระบบ

4.              สถานะปกติ (17): ภายใต้สถานะนี้โหลดจะทำงานตามปกติ สถานะนี้เหมาะสำหรับโหลดที่ต้องใช้พลังงานตลอด 24 ชั่วโมง



คำแนะนำการทำงาน

1.              สถานะและรหัสบอกความผิดพลาด: เมื่อระบบทำงานปกติ ไฟ LED จะไม่แสดงที่จอแสดงผล,หลังจากกดรหัส, ไฟ LED ติดในเวลาเดียวกัน, แสดงสถานะหรือความผิดพลาดขณะที่ไฟขึ้น, มันจะแสดงค่าบนจอแสดงผล LED เมื่อโหลดอยู่โหมดทำงานของตัวควบคุม ; ถ้าเกิดความผิดพลาดไฟจะติด มันจะแสดงรหัสบอกความผิดพลาดบนหน้าจอแสดงผล LED , ตัวควบคุมการชาร์จอยู่ในสถานะการทำงานรหัสบอกความผิดพลาดจะเป็นรูปแบบดังด้านล่าง

2.              ปรับสถานะ: เมื่อกดปุ่มมากกว่า 3 หลอดไฟ LED1-LED4 เริ่มกระพริบกดปุ่มอีกครั้งไฟ LED จะเปลี่ยนแปลงตามหมายเลขที่จอแสดงผล ในไฟ LED สามารถคำนวณค่าสถานะ ,โปรดหยุดกดปุ่มเมื่อปรับค่าได้ตามสถานะที่ต้องการแล้ว โปรดรอ 10 วินาทีในการตั้งค่าสถานะเลิกอัตโนมัติ หรือกดปุ่มมากกว่า 3 ครั้งในการยกเลิกสถานะ

3.              ตารางสถานะการทำงาน

หมายเลข

ข้อมูลเฉพาะพารามิเตอร์

0

ควบคุมแสง

1

โหลดจะทำงานเมื่อไฟตัวควบคุมติดและจะดับหลังจากผ่านไป 1 ชั่วโมง

2

โหลดจะทำงานเมื่อไฟตัวควบคุมติดและจะดับหลังจากผ่านไป 2 ชั่วโมง

3

โหลดจะทำงานเมื่อไฟตัวควบคุมติดและจะดับหลังจากผ่านไป 3 ชั่วโมง

4

โหลดจะทำงานเมื่อไฟตัวควบคุมติดและจะดับหลังจากผ่านไป 4 ชั่วโมง

5

โหลดจะทำงานเมื่อไฟตัวควบคุมติดและจะดับหลังจากผ่านไป 5 ชั่วโมง

6

โหลดจะทำงานเมื่อไฟตัวควบคุมติดและจะดับหลังจากผ่านไป 6 ชั่วโมง

7

โหลดจะทำงานเมื่อไฟตัวควบคุมติดและจะดับหลังจากผ่านไป 7 ชั่วโมง

8

โหลดจะทำงานเมื่อไฟตัวควบคุมติดและจะดับหลังจากผ่านไป 8 ชั่วโมง

9

โหลดจะทำงานเมื่อไฟตัวควบคุมติดและจะดับหลังจากผ่านไป 9 ชั่วโมง

10

โหลดจะทำงานเมื่อไฟตัวควบคุมติดและจะดับหลังจากผ่านไป 10 ชั่วโมง

11

โหลดจะทำงานเมื่อไฟตัวควบคุมติดและจะดับหลังจากผ่านไป 11 ชั่วโมง

12

โหลดจะทำงานเมื่อไฟตัวควบคุมติดและจะดับหลังจากผ่านไป 12 ชั่วโมง

13

โหลดจะทำงานเมื่อไฟตัวควบคุมติดและจะดับหลังจากผ่านไป 13 ชั่วโมง

14

โหลดจะทำงานเมื่อไฟตัวควบคุมติดและจะดับหลังจากผ่านไป 14 ชั่วโมง

15

สถานะ Manual

16

สถานะตรวจสอบแก้ไขปัญหา

17

สถานะปกติ



4. ตารางรหัสบอกความผิดพลาด

หมายเลข

ข้อมูลเฉพาะพารามิเตอร์

E0

ไม่มีความผิดพลาด ตัวควบคุมการชาร์จทำงานปกติ

E1

อินพุตจากโซล่าเซลล์มีแรงดันไฟฟ้าเกิน

E2

การชาร์จวงจรที่มีขนาดใหญ่เกินไป กำลังของแบตเตอรี่มากกว่า

E3

อุณหภูมิภายในตัวควบคุมการชาร์จสูงเกินไปทำให้กำลังการชาร์จลดลง

E4

โหลดเกิดไฟฟ้าลัดวงจร

E5

กำลังของโหลดเกินกว่าค่าที่กำหนด

E6

อุณหภูมิด้านนอกสูงเกินกว่าค่าที่กำหนด

E7

เซ็นเซอร์อุณหภูมิด้านนอกไม่มีการเชื่อมต่อหรือเกิดความเสียหาย

E8

อุณหภูมิภายในตัวควบคุมการชาร์จสูงเกินไป ตัวควบคุมจะหยุดการชาร์จ

E9

เซ็นเซอร์อุณหภูมิด้านในไม่มีการเชื่อมต่อหรือเกิดความเสียหาย

ข้อควรคำนึง : ถ้าไม่มีรหัสการทำงานภายใน 5 วินาที ไฟLED จะดับ หรือถ้ามีการผิดพลาดบางอย่าง ไฟแสดงความผิดพลาดจะกระพริบตลอดเวลาจนกว่าความผิดพลาดจะถูกแก้ไข

การป้องกัน

1. ป้องกันน้ำ:

ระดับการกันน้ำ: IP32

2. ป้องกันกำลังไฟฟ้าด้านอินพุต:

เมื่อกำลังไฟฟ้าของแผงโซล่าเซลล์เกินกว่าอัตรากำลังของตัวควบคุมการชาร์จที่กำหนด มันจะจำกัดกำลังไฟฟ้าของแผงโซล่าเซลล์ให้อยู่ภายใต้ค่าที่กำหนด เพื่อป้องกันไม่ให้ตัวควบคุมการชาร์จได้รับความเสียหาย

3. ป้องกันการเชื่อมต่อแบบย้อนกลับจากแบตเตอรี่:

หากเชื่อมต่อแบบย้อนกลับจากแบตเตอรี่จะไม่เกิดความเสียหายกับตัวควบคุมการชาร์จ แต่ระบบจะหยุดการทำงาน

4. ป้องกันแรงดันไฟฟ้าอินพุตจากแผงโซล่าเซลล์มีค่าเกินกว่าที่กำหนด

เมื่อแรงดันไฟฟ้าอินพุตจากแผงโซล่าเซลล์มีค่าเกินกว่าที่กำหนด ตัวควบคุมการชาร์จจะปิดอินพุตจากแผงโซล่าเซลล์โดยอัตโนมัติ

5. ป้องกันไฟฟ้าลัดวงจรอินพุตจากแผงโซล่าเซลล์

โหลดลัดวงจรจะไม่เกิดความเสียหายกับตัวควบคุมการชาร์จ แต่ตัวควบคุมการชาร์จจะหยุดการทำงานของเอาท์พุต

6. ป้องกันโหลดเกิน

เมื่อโหลดของวงจรเกิน 1.25 (หรือ 1.5) เวลาของอัตราที่วงจรกำหนด และผ่านมา 10 วินาที (5 วินาที) โหลดจะหยุดการทำงานของเอาท์พุต

7. ป้องกันไฟฟ้าลัดวงจรของโหลด

เมื่อโหลดเกิดไฟฟ้าลัดวงจร ตัวควบคุมการชาร์จจะหยุดการทำงานของเอาท์พุตโดยไม่เกิดความเสียหายใดๆ

8. ป้องกันการเชื่อมต่อแบบย้อนกลับจากโซล่าเซลล์

ตัวควบคุมการชาร์จจะป้องกันหากมีการเชื่อมต่อแบบย้อนกลับจากโซล่าเซลล์ ทำให้ระบบไม่เกิดความเสียหายใดๆทั้งสิน

9. ป้องกันการชาร์จแบบย้อนกลับในเวลากลางคืน

ป้องกันการชาร์จย้อนกลับจากแบตเตอรี่ไปยังโซล่าเซลล์ในเวลากลางคืน

10. ป้องกันฟ้าผ่า

11. ป้องกันอุณหภูมิที่สูงเกินไป

เมื่ออุณหภูมิภายในของตัวควบคุมการชาร์จมีค่าสูงเกินกว่าที่กำหนด ตัวควบคุมการชาร์จจะลดกำลังจากชาร์จลง หรือหยุดการทำงาน

ปัญหาและแนวทางแก้ไข

ปัญหา

แนวทางแก้ไข

วันที่แดดจ้า แต่ไม่แสดงการชาร์จ

โปรดตรวจสอบช่องทางการเชื่อมต่อแผงโซล่าเซลล์ให้ถูกต้อง

แบตเตอรี่แสดงไฟกระพริบเร็วๆ ไม่มีเอาท์พุต

แรงดันแบตเตอรี่มีค่าเกินกว่าที่กำหนด กรุณาตรวจสอบให้มีการเชื่อมต่อที่ถูกต้อง หรือตรวจสอบแรงดันไฟฟ้าที่มีค่าเกิน

แบตเตอรี่แสดงไฟกระพริบช้า ไม่มีโหลดเอาท์พุต

แบตเตอรี่มีการคายประจุมากเกินไป มันจะเรียกคืนเมื่อถูกชาร์จคืนจนเต็ม

ไฟแสดงทั้งหมดปิด

เกิดจากความผิดพลาดของแหล่งจ่ายไฟแบตเตอรี่ กรุณาตรวจสอบให้ถูกต้อง

ความผิดปกติรหัส E1

อินพุตจากโซล่าเซลล์มีแรงดันไฟฟ้าเกินกว่าค่าที่กำหนด กรุณาตรวจสอบพารามิเตอร์ที่จับคู่กับตัวควบคุมการชาร์จ จะกลับมาทำงานปกติถ้าแรงดันลดลงอยู่ในค่าที่กำหนด

ความผิดปกติรหัส E2

อินพุตจากโซล่าเซลล์มีกำลังไฟฟ้าเกินกว่าค่าที่กำหนด กรุณาตรวจสอบพารามิเตอร์ที่จับคู่กับตัวควบคุมการชาร์จ

ความผิดปกติรหัส E3 ไม่มีการชาร์จ

อินพุตจากโซล่าเซลล์อาจจะเกิดไฟฟ้าลัดวงจร กรุณาตรวจสอบให้ถูกต้อง

ความผิดปกติรหัส E4

โหลดเกิดไฟฟ้าลัดวงจร หลังจากเกิดการแก้ไขปัญหา มันจะกลับมาทำงานปกติในวันถัดไป หรือหลังจากกดปุ่มเป็นเวลานาน

ความผิดปกติรหัส E5

กำลังไฟฟ้าของโหลดเกินกว่าอัตรากำลังไฟฟ้าที่กำหนด กรุณาลดอุปกรณ์ไฟฟ้า มันจะกลับมาทำงานปกติในวันถัดไป หรือหลังจากกดปุ่มเป็นเวลานาน

รอบการชาร์จของความผิดปกติรหัส E6 และ E8 ปกติ แต่ไม่มีการชาร์จ

ตัวควบคุมการชาร์จมันร้อนเกินไป มันจะกลับมาทำงานปกติเมื่ออุณหภูมิลดลง

ความผิดปกติรหัส E7

เซ็นเซอร์อุณหภูมิภายนอกไม่มีการเชื่อมต่อหรือเกิดความเสียหาย กรุณาตรวจสอบให้มีการเชื่อมต่อที่ถูกต้อง

ความผิดปกติรหัส E9

เซ็นเซอร์อุณหภูมิภายในไม่มีการเชื่อมต่อหรือเกิดความเสียหาย เมื่อภายในมีอุณหภูมิสูงมันจะป้องกันตัวเองโดยไม่ทำงาน ถ้ามันไม่มีผลกระทบบางส่วนในการใช้งานปกติ กรุณาติดต่อบริการหลังการขายเพื่อมาตรวจสอบ

ความผิดปกติอื่นๆ

กรุณาตรวจสอบการเชื่อมต่อสายไฟให้ถูกต้อง หรือระบุประเภทของสาย 12V/24V ให้ถูกต้อง



ลักษณะพิเศษ

ลักษณะ

ค่า

รุ่น

MT2420

MT2430

แรงดันของระบบ

12V/24V Auto

อัตราโหลดวงจร

20A

ไฟเลี้ยง

<20mA

แรงดันไฟฟ้าสูงสุดของแผงโซล่าเซลล์

<150V

อัตราการชาร์จของวงจร

20A

30A

กำลังไฟฟ้าสูงสุดของแผงโซล่าเซลล์

260W/12V; 520W/24V

400W/12V; 520W/24V

ประสิทธิภาพการถ่ายโอน

97%

98%

ประสิทธิภาพกำลังจุดสูงสุด

>99%

การป้องกันแรงดันไฟฟ้าเกิน

16.5V ; x2/24V

ค่าจำกัดในเวลาชาร์จ

15.5V ; x2/24V

แรงดันไฟฟ้าชาร์จเท่ากัน

15.2V ; x2/24V ( 25°C )

ระยะห่างการชาร์จที่เท่ากัน

30 วัน

เพิ่มแรงดันไฟฟ้าในการชาร์จ

14.4V ; x2/24V ( 25°C )

การปล่อยแรงดันไฟฟ้าในการชาร์จ

13.8V ; x2/24V ( 25°C )

แรงดันไฟฟ้าย้อนกลับเมื่อมีการคายประจุมาก

12.5V ; x2/24V

แรงดันไฟฟ้าที่ปล่อยเกิน

11.0V ; x2/24V

เพิ่มเวลาในการชาร์จ

2ชั่วโมง

เวลาในการชาร์จที่เท่ากัน

1ชั่วโมง

อุณหภูมิชดเชย

-4.0mv/°C/2V ;

การป้องกันอุณหภูมิเกิน

มี

แรงดันไฟเปิดการทำงาน

5V

แรงดันไฟปิดการทำงาน

6V

ไฟดำเนินการหน่วงเวลา

5นาที

อุณหภูมิในเวลาทำงาน

-35°C ~ +65°C ;

ระดับ IP

IP32

น้ำหนัก

1.18kg

1.64kg

ขนาดสายไฟสูงสุด

12mm2

ระดับความสูง

300m

ขนาด

180.7x115.0x72.0 (mm)

180.7x170.0x72.0 (mm)

ขนาดการติดตั้ง

174.0x73.0 (mm)

174.0x125.0 (mm)



1. Built-in maximum power point tracking algorithm which could promote the pv system's energy utilization efficiency. The charging efficiency is 15%~20% higher than PWM mode.

2. Adopting advanced digital power supply technology which make the energy conversion efficiency reach up to 97%
3. Adopting sorts of tracking algorithm to track the best working point of the I-V curve promptly and accurately, the MPPT efficiency could reach up to 99.95%.

การทำงานของ  Mode  Load
1. Light + time control mode (1-14):
When there has no sunlight, the light intensity will fall to start point, the controller will open the load after confirming the start signal and the load will start work, the load will be closed when the working time reach at the set value. The specific set value meets with the set method of load working mode.
2. Manual mode (15):
Under manual mode, user can control the load by key; No matter it is day or night. This mode applies to special load or debugging.
3. Debug mode (16):
This mode applies to debugging; The load will be shut when receiving light signal and it will be on without light signal. The debug mode is easy to examine the validity of the system.
4. Normally on mode (17):
Under this mode, the load will be normally on; This mode is fit for the load which requires 24 hours power supply.

3. What is MPPT Solar Controller?
MPPT solar controller is designed for solar power system design; Equipment can not only efficiently transfer issued by the solar panels to recharge the battery power, but also provides a powerful control functions.

2. Product Pictures
10A 12/24V MPPT Controller Solar Panel Charge Controller (QW-MT10A)10A 12/24V MPPT Controller Solar Panel Charge Controller (QW-MT10A)10A 12/24V MPPT Controller Solar Panel Charge Controller (QW-MT10A)
3. Product Details


10A 12/24V MPPT Controller Solar Panel Charge Controller (QW-MT10A)

4. Technical Parameters

Parameters Value
Model SR-MT2410
System voltage 12V
Max. input power of solar panel 130W
Transfer efficiency ≤96%
Rated charge/ discharge current 10A
No load loss <15mA
Max. input voltage of solar panel <150V
MPPT tracing efficiency >99%
Over voltage protection 16.5V
Limited charge voltage 15.5V
Equalizing charge voltage 15.2V
Equalizing charge interval 30 days
Boosting charge voltage 14.4V
Floating charge voltage 13.8V
Over-discharge recover voltage 12.5V
Over discharge voltage 11.0V
Boosting charge time 2 hours
Equalizing charge time 1 hour
Over temperature protection Yes
Light-operated voltage (on) 5V
Light-operated voltage (off) 6V
Light-operated delay time 5min
Working temperature -35ºC~+65ºC;
Weight 430g
Altitude ≤3000m
Dimension 143*71*37.4 (mm)
Installation dimension 139*48(mm)
Overload protection Load current≥1.25 times rated current, cut off the load within 10 seconds;  Load current≥1.5 times rated current, cut off the load within 5 seconds
Protections 1.Reverse connection. 2.Inner over temperature. 3.The voltage of PV input terminal is over value. 4.Over load  5.Reverse charging protection at night. 6. TVS lightning protection 7. Waterproof: IP 64

Product Description
12V/24v auto identified MPPT solar controller 10a-30a

Description:
The full name of the MPPT is maximum power point tracking. It is an advanced charging way which could detect the realtime power of the solar panel and the maximum point of the I-V curve that make the highest battery charging efficiency.

12V/24V Auto Identified MPPT Solar Controller 10A-30A
Feature:
1,Adopting double crest or multi crest tracing technique, used for the condition when a part of solar panel is under shadow or parts of solar panel is damage.

2,Builtin maximum power point tracking algorithm which could promote the energy utilization efficiency of pv system. The charging efficiency is 15%~20% higher than PWM mode.

3,It can find out the best working point of  IV curve within 1 minute. the MPPT efficiency could reach to 99.9%.

4,Adopting advanced digital power supply techniques which makes the energy conversion efficiency reach up to 97%.

5,Four charging stages: MPPT - equalizing charge- boosting charge- floating charge.
6,With current limiting charging mode. When the power of solar panel is oversized, the controller will lower charging power automatically, which enable the system to work under the rated charging current.

7,Have the fault code indication, it helps user confirm the system fault.

8,Various load control methods. Could recognize day and night automatically.

9,Various system protection functions. Including over-charge, over-discharge, over-load, over-heat, battery-reverse connection and short-circuit protection etc.


Specifications:
Parameters Value
Model CM10 CM20 CM30 CM45 CM60
System voltage 12V/24V/Auto 12V/24V/36V/48V Auto
No-load loss 0.3~0.5w 0.7 W~1.5W
Max. Input voltage <150V
Rated charging current 10A 20A 30A 45A 60A
Max. Input power 130W/12V 260W/24V 260w/12v
520w/24v
400w/12v
800w/24v
600W/12V
1200W/24V
1800W/36V
  2400W/48V
800W/12V
   1600W/24V
    2400W/36V
  3200W/48V
Transfer efficiency ≤97% ≤98%
MPPT tracing efficiency >99%
Over voltage protection 16.5v;*2/24v 16V~17.0V;×nV
Limited charge voltage 15.5v;*2/24v 15.5V~16V;×nV
Equalizing charge voltage 15.2v;×2/24V(25ºC) 15.0~15.5V;×nV(25ºC)
Equalizing charge interval 30 days 3~30 day
Boost charge voltage 14.4v;×2/24V(25ºC) 14.0V~15.0V;×nV(25ºC)
Boost charge return voltage 12.5v;×2/24V(25ºC) 12.3V~13.5V;×nV(25ºC)
Float charge voltage 13.8v;×2/24V(25ºC) 13.2V~14.0V;×nV(25ºC)
Over discharge return voltage 12.5v;×2/24V(25ºC) 12.0V ~ 13.0V;×nV
Over discharge voltage 11.0v;×2/24V(25ºC) 9.8V ~ 11.8V;×nV
Boost charge time 2HS 1H ~ 3H
Equalizing charge time 1H 1H ~ 3H
Temperature compensation -4.0mV/ºC/2V -2.0 ~ -5.0mV/ºC/2V
Over temperature protection Yes Yes
Light controlled open voltage 5V 5V
Light controlled delay time 5min 5min
Working temperature -35ºC~ +65ºC -35ºC~ +45ºC
Protection level IP65 IP32 IP32
Weight(kg) 0.38 1.18 1.56 4.2 4.8
Max. Wiring dimension 12 mm² 25 mm2
Altitude ≤ 3000 m
Product dimension(mm) 143*71*36 180.7*115*72 180.7*170*72 259*170*128 289*170*128

Using Suggestion


1.The solar panel's terminal voltage may exceed human safety voltage, please use insulating tools and ensure the hands dry.

2.Please connect wires cautiously and correctly. Although controller has reverse protection and short circuit protection, that doesn't mean it could handle all kinds of wrong, reverse connection and short circuit.

3.Please don't connect the solar panel to the controller's battery port or load port, otherwise the high voltage of the solar panel will damage the controller.

4.Please connect the battery first, then connect other equipments after the battery indicator on the controller is normally on. If connect battery reversely, the voltage of the load port will be the minus value of the battery voltage. That may damage the load equipment.

5.MPPT controller is designed according to solar panel's I-V curve, so when the controller connect the general constant voltage DC source, the controller may not work.

6.Advice is installing in the ventilated and well-cooled environment, because the controller will fever during operation.

7.Choosing the proper cable with enough capacity to avoid extra power loss in the circuit. Too much circuit loss may lead to wrong judgment.

8.Full charge is very important for the battery. The battery should be full charged at least once a month otherwise the battery will suffer permanent damage. The battery can be full charged only when the input power of the battery is more than power consumption of the load.

9.Please do not dip the controller into the corrosive liquid otherwise the controller will be damaged and release harmful gas.

10.Because the battery stores lots of energy, do not allow the battery short circuit in any case. We suggest tandem connect a fuse on the battery

11.The battery may release combustible gas, please far away from the spark.

12.Ensure the children are far away from battery ,pv and controller



สินค้านี้ยังไม่มีคนรีวิว
คำถาม
รายละเอียด
ชื่อผู้ถาม
ข้อมูลสำหรับการติดต่อกลับ (ไม่เปิดเผย เห็นเฉพาะเจ้าของร้าน)
อีเมล
เบอร์มือถือ
  • ถาม
สินค้านี้ยังไม่มีคนถามคำถาม
ธ.กสิกรไทย สาขาCDC ออมทรัพย์
เพื่อความเข้าใจตรงกันระหว่างผู้ซื้อและผู้ขายและมิตรภาพที่ดีต่อกัน กรุณาทำความเข้าใจเงื่อนไข

ติดต่อเรา

   ติดตามข่าวสารและโปรโมชั่น

่ายขาย:     092-248-2637
Sale Eng.:   061-545-5353
ฝ่ายเทคนิค:  061-660-3555
ServiceEng.:092:247-8576

ผลิตภันฑ์ Product

0.00 บาท
  • สั่งซื้อ
0.00 บาท
  • สั่งซื้อ
0.00 บาท
  • สั่งซื้อ
0.00 บาท
  • สั่งซื้อ
0.00 บาท
  • สั่งซื้อ
0.00 บาท
  • สั่งซื้อ
0.00 บาท
  • สั่งซื้อ
0.00 บาท
  • สั่งซื้อ
0.00 บาท
  • สั่งซื้อ
0.00 บาท
  • สั่งซื้อ
0.00 บาท
  • สั่งซื้อ
0.00 บาท
  • สั่งซื้อ
0.00 บาท
  • สั่งซื้อ

เข้าสู่ระบบด้วย
เข้าสู่ระบบ
สมัครสมาชิก

ยังไม่มีบัญชีเทพ สร้างบัญชีใหม่ ไม่เกิน 5 นาที
สมัครสมาชิก (ฟรี)

หน้าที่เข้าชม720,172 ครั้ง
ผู้ชมทั้งหมด410,267 ครั้ง
เปิดร้าน26 ก.ย. 2557
ร้านค้าอัพเดท24 พ.ค. 2561

Go to Top
พูดคุย-สอบถาม คลิก
