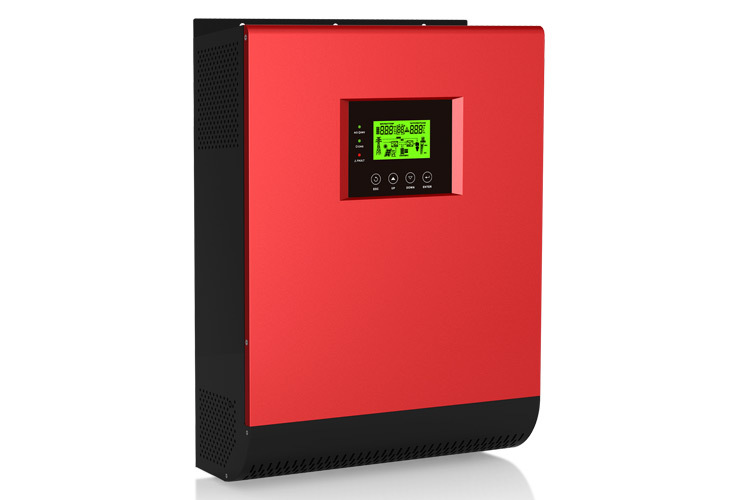

อินเวอร์เตอร์ไฮบริด solar inverter Hybrid
อินเวอร์เตอร์ไฮบริด หรือ อินเวอร์เตอร์ไฮบริด solar inverter Hybrid
โทร. 092-248-2637 / 062-880-0125
ไฮบริดอินเวอร์เตอร์สามารถทำงานได้จาก โซล่าเซลล์ พลังงานแสงอาทิตย์ (PV) และสามารถทำงานร่วมกับไฟฟาบ้าน 220VAC (AC) ได้อัตโนมัติ โดยเมื่อพลังงานจากแสงอาทิตย์ลดลงหรือมีน้อย ก็จะสามารถสวิตช์อัตโนมัติไปเลือกแหล่งพลังงานไฟฟ้าจากไฟฟ้าภายในบ้านหรือ เจนเนอร์เรเตอร์ Generator
ขนาดและรุ่นอินเวอร์เตอร์ไฮบริด
Hybrid inverter 1000VA/800W/24V Sugre power 2000VA ราคา
Hybrid inverter 2000VA/1600W/24V Sugre power 4000VA ราคา
Hybrid inverter 3000VA/2400W/24V Sugre power 6000VA ราคา
Hybrid inverter 4000VA/3200W/48V Sugre power 8000VA ราคา
Hybrid inverter 5000VA/4000W/48V Sugre power 10000VA ราคา
หลักการทำงานของไฮบริดโซล่าเซลล์หรือไฮบริดอินเวอร์เตอร์
การออกแบบไฮบริดอินเวอร์เตอร์ที่ใช้ในระบบโซล่าเซลล์พลังงานแสงอาทิตย์ จะรวมภาคโซล่าชาร์จคอนโทรลเลอร์และภาคอินเวอร์เตอร์แปลงไฟ อยู่ในตัวเดียวกันเลย ทำให้สะดวกและประหยัดพื้นที่ในการติดตั้ง
หลักการทำงานของระบบโซล่าเซลล์อินเวอร์เตอร์ไฮบริดจะประกอบด้วย
แผงโซล่าเซลล์ ทำหน้าที่ เป็นตัวร้บพลังงานแสงอาทิตย์ และ แปลงไปเป็นพลังงานไฟฟ้า
แบตเตอรี่่ในระบบโซล่าเซลล์ไฮบริด จะทำหน้าที่เก็บพลังงานประจุไฟฟ้าเอาไว้
โซล่าชาร์จเจอร์/ชาร์จเจอร์คอนโทรลเลอร์ จะเป็นตัวควบคุมการประจุแบตเตอรี่
ระบบโซล่าเซลล์ไฮบริด เหมาะสำหรับ บ้าน ออฟฟิศ โรงงาน อาคาร สำนักงาน พื้นที่ที่มีไฟ้ฟ้า หรือ ตกบ่อย/ตำกว่ามาตรฐาน จนเป็นสาเหตุทำให้เครื่องใช้ไฟฟ้าเสียหายบ่อย
การติดตั้งไฮบริดอินเวอร์เตอร์
Competitive Advantage
- Pure sine wave output
- On/off grid inverter with energy storage
- Multiple operations: On-Grid, Off-Grid, Grid-Tie with Battery Back-up also recognized as Grid-Interactive
- Built-in MPPT solar charge controller
- Configurable input voltage range for home appliances and personal computers
- Configurable charging current based on applications
- Configurable AC/Solar input priority via LCD setting
- Compatible to main voltage or generator power
- Auto restart while AC is recovering
- Smart battery charger design to optimize battery performance
- Cold start feature
- Parallel operation with up to 3 units (Available for MUST PH18-4K/5K MPK Plus)
- Optional Remote Control Panel
HyBrid Pure sine wave
- Configurable AC/Solar input priority via LCD setting
- Compatible with AC line or generator
- Auto restart while AC is recovering
- Cold start function
- Parallel operation with up to 4 units
Technical Specification
| MODEL | PH18-1K MPK PLUS | PH18-2K MPK PLUS | PH18-3K MPK PLUS | PH18-4K MPK PLUS | PH18-5K MPK PLUS | ||||||
| Default Battery System Voltage | 24VDC | 48VDC | |||||||||
| INVERTER OUTPUT | Reted Power | 1000VA/ 800W | 2000VA/ 1600W | 3000VA/ 2400W | 4000VA/ 3200W | 5000VA/4000W | |||||
| Surge Power | 2000VA | 4000VA | 6000VA | 8000VA | 10000VA | ||||||
| Waveform | Pure sine wave | ||||||||||
| AC Voltage Regulation (Batt.Mode) | 230VAC±5% | ||||||||||
| Electric current | 3.4A | 7.0A | 10.5A | 13.0A | |||||||
| Output frequency precision | 50Hz±0.1% | ||||||||||
| THD (Linear loads) |
Off grid≤2% | ||||||||||
| Grid discharge ≤3% | |||||||||||
| Grid charge ≤3% | |||||||||||
| Inverter Efficiency (Peak) | 90% | 93% | |||||||||
| Transfer Time | 10ms (FST, APL); 20ms (SLO) | ||||||||||
| AC INPUT | Voltage | 230VAC | |||||||||
| Selectable Voltage Range | 170~280VAC (FST); 90~280VAC (SLO); 184-253VAC (APL) | ||||||||||
| Frequency Range | 50Hz/60Hz (Auto sensing) | ||||||||||
| BATTERY | Nominal voltage | 24VDC | 48VDC | ||||||||
| Floating Charge Voltage | 27VDC | 54VDC | |||||||||
| Overcharge Protection | 31VDC | 60VDC | |||||||||
| SOLAR CHARGER & AC CHARGER |
Maximum PV Array Open Circuit Voltage | 145VDC | |||||||||
| PV Array MPPT Voltage Range | 30~130VDC | 64~130VDC | |||||||||
| Standby Power Consumption | 2W | ||||||||||
| Reted Power | 1500W | 3000W | |||||||||
| Maximum Solar Charge Current | 60A | ||||||||||
| Maximum Efficiency | 98% | ||||||||||
| Maximum AC Charge Current | 10A or 20A | 20A or 30A | 60A | ||||||||
| Maximum Charge Current | 60A | 120A | |||||||||
| MECHANICAL SPECIFICATIONS | Dimension,W*H*D(mm) | 272*372*131 | 295*528*141 | ||||||||
| Net Weight(kg) | 7.4 | 7.6 | 8.0 | 12.5 | 13.5 | ||||||
| OTHER | Humidity | 5% to 95% Relativ Humidity (Non-condensing) | |||||||||
| Operating Temperature | 0°C -55°C | ||||||||||
| Storage Temperature | -15°C-60°C | ||||||||||
|
MODEL |
PV18-1K |
PV18-2K |
PV18-3K |
PV18-4K |
PV18-5K |
|
|
Default Battery System Voltage |
12VDC |
24VDC |
24VDC |
48VDC |
48VDC |
|
|
INVERTER |
Reted Power |
1000VA/ |
2000VA/ |
3000VA/ |
4000VA/ |
5000VA/ |
|
Surge Power |
2000VA |
4000VA |
6000VA |
8000VA |
10000VA |
|
|
Waveform |
Pure sine wave |
|||||
|
AC Voltage Regulation (Batt.Mode) |
230VAC±5% |
|||||
|
Inverter Efficiency (Peak) |
90% |
93% |
||||
|
Transfer Time |
10ms(For Personal Computers) |
|||||
|
AC |
Voltage |
230VAC |
||||
|
Selectable Voltage Range |
170~280VAC(For Personal Computers) |
|||||
|
Frequency Range |
50Hz/60Hz (Auto sensing) |
|||||
|
BATTERY |
Nominal voltage |
12VDC |
24VDC |
48VDC |
||
|
Floating Charge Voltage |
13.5VDC |
27VDC |
54VDC |
|||
|
Overcharge Protection |
15VDC |
30VDC |
60VDC |
|||
|
SOLAR |
Max PV Array Power |
400W |
800W/1600W |
3200W |
||
|
Maximum PV Array Open Circuit Voltage |
30VDC |
60VDC |
105VDC |
|||
|
Standby Power Consumption |
1W |
2W |
2W |
|||
|
Maximum Solar Charge Current |
25A |
25A/60A |
60A |
|||
|
Maximum AC Charge Current |
10A or 20A |
20A or 30A |
60A |
|||
|
Maximum Charge Current |
45A |
55A/90A |
120A |
|||
|
MECHANICAL |
Dimension,WxHxD(mm) |
240×316×95 |
272×355×100 |
297.5×468×125 |
||
|
Net Weight(kg) |
5 |
6.4 |
6.9 |
9.8 |
||
|
OTHER |
Humidity |
5% to 95% Relativ Humidity (Non-condensing) |
||||
|
Operating Temperature |
0℃-55℃ |
|||||
|
Storage Temperature |
-15℃-60℃ |
|||||
|
Loading (20GP/40GP/40HQ) |
380PCS/760PCS/920PCS |
|||||
ติดตั้งไฮบริดโซล่าเซลล์ พลังงานแสงอาทิตย์ ระบบโซล่าเซลล์ไฮบริด เหมาะสำหรับทุกพื้นที่ที่จะติดตั้งโซล่าเซลล์ เพราะสามารถใช้งานได้ทุกพื้นที่และรองรับ การทำงานร่วมกับระบบไฟฟ้าหรือโครงข่ายของไฟฟ้าที่มีจ่ายอยู่แล้ว หรือทำงานร่วมกับเครื่องกำเนิดไฟฟ้า Generator สำหรับพื้นที่ที่อยู่ห่างไกลจากโครงข่ายของไฟฟ้า การติดตั้งโซล่าเซลล์ไฮบริดถูกนำมาใช้มากขึ้นในพื้นที่ทีอยู่ปลายสายของการไฟฟ้าหรือไฟฟ้าปลายสายไม่นิ่งอาจทำให้เครื่องใช้ไฟฟ้าเสียหายได้จากอาการดังกล่าว หรือเครื่องใช้ไฟฟ้าที่ต้องการไฟฟ้าจ่ายตลอดเวลาหรือทำงานเหมือนเครื่องสำรองไฟแต่จะนำไฟฟ้าทีได้จากโซล่าเซลล์ พลังงานแสงอาทิตย์มาใช้ก่อนเป็นลำดับแรก
การติดตั้งระบบโซล่าเซลล์ไฮบริดจะต้องสำรวจกำลังวัตต์ของเครืื่องใช้ไฟฟ้าที่จะนำมาต่อก่อนเพื่อการออกแบบระบบโซล่าเซลล์ไฮบริดอินเวอร์เตอร์ สามารถรองรับต่อเครื่องใช้ไฟฟ้าได้และขับโหลดเครื่องใช้ไฟฟ้าได้อย่างมีประสิทธิทภาพ
โดยระบบโซล่าเซลล์ไฮบริดจะประกอบด้วยแผงโซล่าเซลล์ ทางทีมงานซันเนอร์ยี่โซล่าเซลล์ ได้ออกแบบและจัดหาแผงโซล่าเซลล์ที่มีประสิทธิภาพเพื่อนำมาใช้ต่อในระบบโซล่าเซลล์ไฮบริด เพื่อให้ระบบโซล่าเซลล์ผลิตได้มากที่สุดในแต่ละวัน และนอกจากนี้ลูกค้ายังสามารถเลือกชนิดของแผงโซล่าเซลล์จะที่จะนำมาต่อใช้ได้อีกด้วย ไม่ว่าจะเป็นแผงโซล่าเซลล์ชนิด โมโนคริสตัลไลน์ หรือ แผงโซ่ล่าเซลล์โพลีคริสตัลไลน์
อินเวอร์เตอร์ไฮบริด ในระบบโซล่าเซลล์โรงงานจะออกแบบให้โซล่าเซลล์ชาร์จเจอร์และอินเวอร์เตอร์อยู่ในตัวเดียวกัน โดยโซล่าชาร์จเจอร์จะทำหน้าที่เป็นตัวควบคุมการประจุไฟฟ้าลงแบตเตอรี่เหมือนกันกับโซล่าชาร์จเจอร์ในระบบโซล่าเซลล์แบบออฟกริด และอินเวอร์เตอร์ในระบบโซล่าเซลล์ไฮบริดจะทำหน้าแปลงไฟฟ้ากระตรงไปเป็นไฟฟ้ากระแสสลับและขับโหลดเครื่องใช้ไฟฟ้าตามกำลังวัตต์ ฉะนั้น เครื่องใช้ไฟฟ้าที่จะนำมาต่อผ่านอินเวอร์เตอร์ไฮบริดจะต้องไม่เกินกำลังวัตต์ของอินเวอร์เตอร์ไฮบริดที่จะสามารถขับโหลดเครื่องใช้ไฟฟ้าได้
การติดตั้งแบตเตอรี่โซล่าเซลล์ในระบบโซล่าเซลล์ไฮบริด อินเวอร์เตอร์ไฮบริดโซล่าเซลล์จำเป็นต้องมีแบตเตอรี่เพื่อเก็บสะสมประจุพลังงานไฟฟ้าที่ได้จากแผงโซล่าเซลล์ที่ผลิตได้ในแต่ละวัน โดยปกติ ทีมซันเนอร์ยี่โซล่าเซลล์ จะออกแบบให้ใช้แบตเตอรี่โซล่าเซลล์ดีฟไซเคิลแบบแห้ง เพราะส่วนใหญ่จะเป็นการติดตั้งอินเวอร์เตอร์ไฮบริดและแบตเตอรี่โซล่าเซลล์ไว้ภายในบ้าน เพราะแบตเตอรี่จำเป็นจะต้องติดตั้งไว้ใกล้ๆอินเวอร์เตอร์ให้มากที่สุด ยิ่งใกล้ยิ่งดีเพื่อลดความสูญเสียในสายในการจ่ายพลังงานให้กับอินเวอร์เตอร์และการประจุลงแบตเตอรี่
